| Imagen de Perno para madera http://www.vidri.com.sv/webapp/ecommerce/images/products/200x200/15212.jpg |
Fijaciones para estructuras en madera
Los tipos de fijación más utilizados son:
puntuales tal como es el caso del anclaje de muros a las fundaciones, unión de muros
por entrepiso y fijación de muros de corte.
Se sugiere utilizarlos con terminación galvanizada cuando están expuestos.
PERNOS:
Los pernos son utilizados en estructuras en madera para tomar cargas pesadas ypuntuales tal como es el caso del anclaje de muros a las fundaciones, unión de muros
por entrepiso y fijación de muros de corte.
Se sugiere utilizarlos con terminación galvanizada cuando están expuestos.
TORNILLOS.
Estos elementos son generalmente utilizados para fijar conectores metálicos y cuandose requiere mayor resistencia a la extracción o cuando el uso de pernos es innecesario
e impracticable.
 |

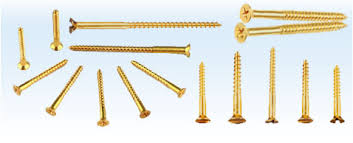

| Imagenes de tornillos para madera http://www.shivshaktiindustries.com/spanish/images/productos/laton-tornillos-para-madera.jpg |
PLACAS
Son placas de bajo espesor utilizadas para unir cerchas o vigas reticuladas. Se disponen para ambos lados y son presionadas uniformemente para lograr el correcto
traslapes.
 |
| Placas dentadas para madera http://easywood.cl/web/wp-content/uploads/2012/08/04cerchas.jpg
UNIONES CLAVADAS
|
"El diseño de uniones clavadas debe hacerse según las normas que correspondan a cada país porque entrega las especificaciones para uniones realizadas con los tipos de clavos fabricados.
En caso de utilizar clavos especiales, diferentes a los especificados en las normas, se deben homologar con un certificado de ensayo emitido por un organismo oficial de investigación y ensaye.
Los principales factores que inciden en la efectividad de una unión clavada son: diámetro
del clavo; densidad de la madera; contenido de humedad; espesor de los elementos que
se unen; y penetración del clavo en las maderas.
Para el caso de clavos lanceros se debe tener en consideración que forme un ángulo de
30º y penetren 1/3 del largo del clavo en la pieza donde quedará la cabeza del clavo.
Las mayores ventajas de las uniones clavadas se obtienen con el uso de clavadoras
neumáticas."
Cita :http://mueblesdomoticos.blogspot.com.es/2011/03/herrajes-complementos-y-fijaciones-para.html
TIPOS DE CLAVOS
 |
| Tipos de clavos http://mueblesdomoticos.blogspot.com.es/2011/03/herrajes-complementos-y-fijaciones-para.html CONECTORES METALICOS |
APOYO PARA UNIÓN VIGA A VIGA:
"Acero A4223 ES - Galvanizado en caliente
Este herraje sirve para unir vigas a maestras de madera, cadenas y otrasestructuras. Es un par, que se fijan por ambos lados de la viga.
Usos: Unión de vigas de piso, unión de vigas de techo.
Capacidad: En vigas de 42 x 185 mm con luces de hasta 3,2 m, en pisos con carga
de 60kg/m2 y techos con carga de 60kg/m2, hasta 4,4 m de luz para una pendiente
de 30%. En ambos casos con una separación máxima de 0,8 m.
Instalación: A la viga, pernos 1/2" x 31/2", que fijen los herrajes por ambos lados de
la viga. A la maestra, pernos, tirafondos o pernos de expansión, de 1/2 pulgada de
diámetro, dependiendo del material."
Cita :http://mueblesdomoticos.blogspot.com.es/2011/03/herrajes-complementos-y-fijaciones-para.html
 |
